交流输出电抗器产品概述:
输出交流电抗器用于变频器的负载侧,限制变频器与电机连接电缆的容性充电电流,钝化变频器的PWM波的电压
上升率,降低电机的合闸涌流,保护电机免受异常电压波动及电流冲击的破坏。提高系统功率因数,降低电机
损耗,减少电机噪声,是变频与电机间重要元件之一。
交流输出电抗器结构特点:
1. 铁心采用低损耗冷轧硅钢片,铁心柱由多个气隙分成均匀小段,气隙采用环氧层压玻璃布板作间隔,气
隙间及铁饼与铁轭间采用耐高温粘接剂粘接,以保证电抗气隙在运行过程中不发生变化,同时有效减少铁
芯饼之间的震动,从而降低噪声。
2. 线圈采用F、H级绝缘系统,有良好的绝缘性能及耐温性能。
3. 电抗器采用整体真空压力浸漆工艺(VPI),经高温热烘固化后产品整体机械强度高,防潮性能好。产品在运
行中大大减小了噪音和振动,大大提高了长期运行的可靠性
4. 温升低,损耗小。
交流输出电抗器性能参数:
1、额定工作电压: 380V/50Hz或660V/50Hz
2、额定工作电流: 5A至1600A
3、抗电强度: 3000VAC/50Hz/5mA/10s无飞弧击穿
4、绝缘电阻: >100MΩ
5、电抗器噪音: <65dB
6、防护等级: IP00
7、绝缘耐热等级: F/H级
8、产品执行标准: GB10229-88电抗器,JB9644-1999半导体电气传动用电抗器

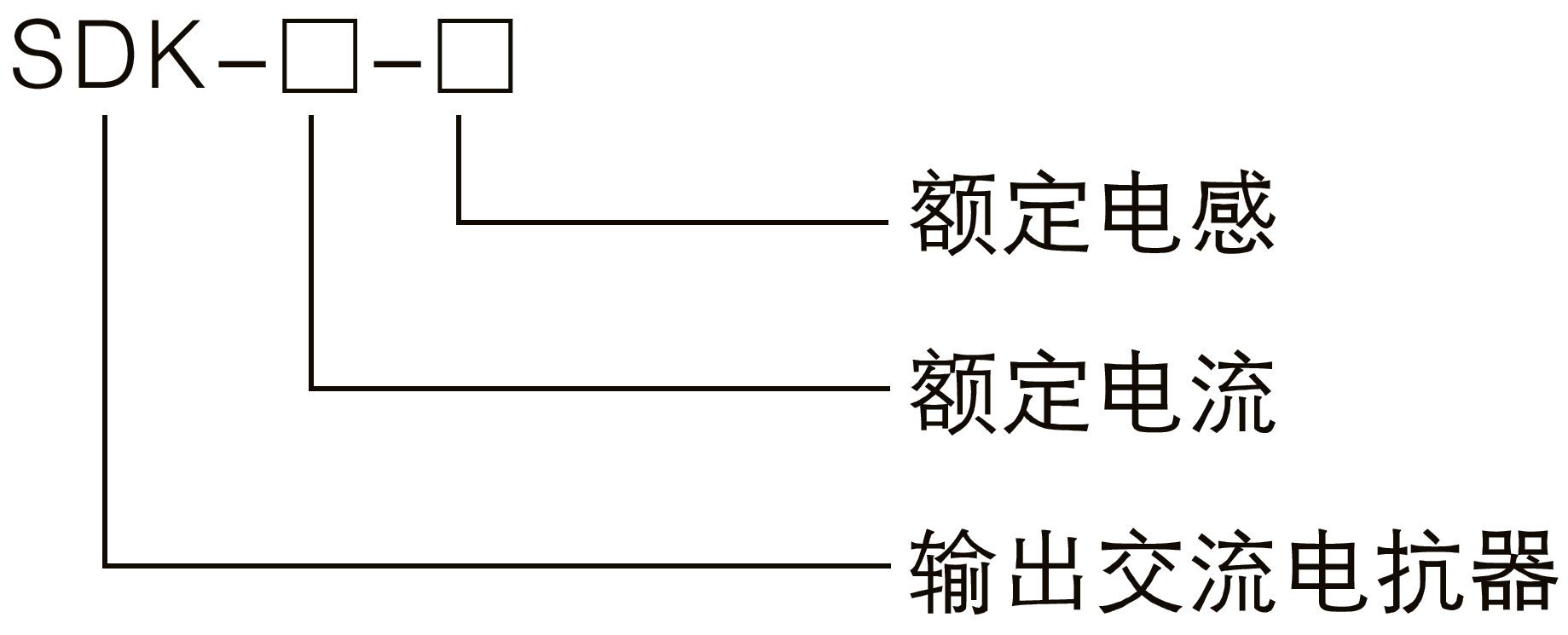

交流输出电抗器型号及其含义:
交流输出电抗器性能参数:
1、额定工作电压: 380V/50Hz或660V/50Hz
2、额定工作电流: 5A至1600A
3、抗电强度: 3000VAC/50Hz/5mA/10s无飞弧击穿
4、绝缘电阻: >100MΩ
5、电抗器噪音: <65dB
6、防护等级: IP00
7、绝缘耐热等级: F/H级
8、产品执行标准: GB10229-88电抗器,JB9644-1999半导体电气传动用电抗器
电抗器型号 |
适配功率 KW |
额定电流 A |
压降 V |
电感 mH |
外型尺寸 |
安装尺寸 |
图号 |
L |
W |
H |
A |
B |
SDK-5-1.4 |
2.2 |
5 |
2.2 |
1.4 |
120 |
76 |
125 |
65 |
60 |
A |
SDK-10-0.7 |
4 |
10 |
2.2 |
0.7 |
120 |
76 |
125 |
65 |
60 |
SDK-15-0.467 |
5.5 |
15 |
2.2 |
0.467 |
120 |
76 |
125 |
65 |
60 |
SDK-20-0.35 |
7.5 |
20 |
2.2 |
0.35 |
150 |
90 |
150 |
85 |
70 |
SDK-30-0.233 |
11 |
30 |
2.2 |
0.233 |
150 |
90 |
150 |
85 |
70 |
B |
SDK-40-0.175 |
15 |
40 |
2.2 |
0.175 |
180 |
140 |
155 |
100 |
80 |
SDK-50-0.14 |
18.5 |
50 |
2.2 |
0.14 |
180 |
140 |
155 |
100 |
80 |
SDK-60-0.117 |
22 |
60 |
2.2 |
0.117 |
180 |
140 |
155 |
100 |
80 |
SDK-80-0.0875 |
30 |
80 |
2.2 |
0.0875 |
180 |
140 |
155 |
100 |
80 |
SDK-110-0.0584 |
37 |
110 |
2.2 |
0.0637 |
180 |
160 |
155 |
100 |
100 |
SDK-150-0.0467 |
55 |
150 |
2.2 |
0.0467 |
255 |
155 |
230 |
200 |
100 |
C |
SDK-200-0.035 |
75 |
200 |
2.2 |
0.035 |
255 |
175 |
230 |
200 |
100 |
SDK-250-0.028 |
90 |
250 |
2.2 |
0.028 |
255 |
185 |
230 |
200 |
110 |
SDK-275-0.0233 |
110 |
275 |
2.2 |
0.0254 |
270 |
190 |
270 |
200 |
110 |
SDK-330-0.02 |
132 |
330 |
2.2 |
0.0212 |
270 |
205 |
270 |
200 |
125 |
SDK-450-0.0175 |
160 |
450 |
2.2 |
0.0155 |
300 |
210 |
280 |
250 |
125 |
SDK-500-0.014 |
200 |
500 |
2.2 |
0.014 |
300 |
220 |
280 |
250 |
135 |
SDK-540-0.0125 |
220 |
560 |
2.2 |
0.0125 |
300 |
230 |
280 |
250 |
145 |
SDK-625-0.0111 |
250 |
630 |
2.2 |
0.0111 |
300 |
230 |
280 |
250 |
145 |
SDK-800-0.0088 |
315 |
800 |
2.2 |
0.0088 |
360 |
300 |
400 |
250 |
250 |
D |
SDK-1000-0.007 |
360 |
1000 |
2.2 |
0.007 |
360 |
300 |
400 |
250 |
250 |
SDK-1200-0.0058 |
500 |
1200 |
2.2 |
0.0058 |
390 |
300 |
460 |
250 |
250 |
SDK-1600-0.0044 |
630 |
1600 |
2.2 |
0.0044 |
390 |
300 |
460 |
250 |
250 |
电抗器型号 |
适配功率 KW |
额定电流 A |
压降 V |
电感 mH |
外型尺寸 |
安装尺寸 |
图号 |
L |
W |
H |
A |
B |
SDK-5-2.8 |
2.2 |
5 |
4.4 |
2.8 |
120 |
76 |
125 |
65 |
60 |
A |
SDK-10-1.4 |
4 |
10 |
4.4 |
1.4 |
120 |
76 |
125 |
65 |
60 |
SDK-15-0.934 |
5.5 |
15 |
4.4 |
0.94 |
120 |
76 |
125 |
65 |
60 |
SDK-20-0.7 |
7.5 |
20 |
4.4 |
0.7 |
150 |
90 |
150 |
85 |
70 |
SDK-30-0.467 |
11 |
30 |
4.4 |
0.466 |
150 |
90 |
150 |
85 |
70 |
B |
SDK-40-0.35 |
15 |
40 |
4.4 |
0.35 |
180 |
140 |
155 |
100 |
80 |
SDK-50-0.28 |
18.5 |
50 |
4.4 |
0.28 |
180 |
140 |
155 |
100 |
80 |
SDK-60-0.233 |
22 |
60 |
4.4 |
0.234 |
180 |
140 |
155 |
100 |
80 |
SDK-80-0.175 |
30 |
80 |
4.4 |
0.176 |
180 |
140 |
155 |
100 |
80 |
SDK-110-0.127 |
37 |
110 |
4.4 |
0.116 |
180 |
160 |
155 |
100 |
100 |
SDK-150-0.0934 |
55 |
150 |
4.4 |
0.094 |
255 |
155 |
230 |
200 |
100 |
C |
SDK-200-0.07 |
75 |
200 |
4.4 |
0.07 |
255 |
175 |
230 |
200 |
100 |
SDK-250-0.056 |
90 |
250 |
4.4 |
0.056 |
255 |
185 |
230 |
200 |
110 |
SDK-275-0.05 |
110/120 |
275 |
4.4 |
0.0466 |
270 |
190 |
270 |
200 |
110 |
SDK-330-0.0425 |
132 |
330 |
4.4 |
0.04 |
270 |
205 |
270 |
200 |
125 |
SDK-450-0.031 |
160 |
450 |
4.4 |
0.035 |
300 |
210 |
280 |
250 |
125 |
SDK-500-0.028 |
185/200 |
500 |
4.4 |
0.028 |
300 |
220 |
280 |
250 |
135 |
D |
SDK-540-0.026 |
220 |
540 |
4.4 |
0.025 |
300 |
230 |
280 |
250 |
145 |
SDK-625-0.0224 |
250 |
625 |
4.4 |
0.0222 |
300 |
230 |
280 |
250 |
145 |
SDK-800-0.0175 |
315 |
800 |
4.4 |
0.0176 |
360 |
300 |
400 |
250 |
250 |
SDK-1000-0.014 |
380 |
1000 |
4.4 |
0.014 |
360 |
300 |
400 |
250 |
250 |
SDK-1200-0.0117 |
450/500 |
1200 |
4.4 |
0.0116 |
390 |
300 |
460 |
250 |
250 |
SDK-1600-0.0088 |
630 |
1600 |
4.4 |
0.0088 |
390 |
300 |
460 |
250 |
250 |
